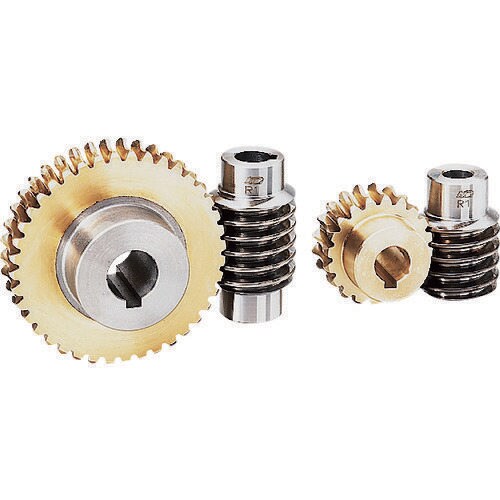

キョウイクハグルマ ウォームホイール　Ｇ２Ａ　２５Ｌ１−Ｍ−１２　　ギア／ラック　１個 【3238-1665】
  • 直送品
  • 返品不可品

歯形：並歯、圧力角：２０°のウォームホイールです。

商品レビューを書く
￥9,273(税込) / ￥8,430(税抜)
￥9,273(税込) / ￥8,430(税抜)
メーカー希望小売価格※税抜 (割引率) ￥8,430(0%)

現在ご注文いただけません

この商品は販売予定数を終了したため、
ご注文をお受けできません

お取り扱い終了しました

直送品
お届け予定日：
　お届けに日数がかかる商品です。
　※在庫がある場合　5月27日(水)まで

￥9,273 (税込)

入数：
１個
数量



カートに入れる

カートに入れる

お気に入りに追加

商品説明

商品の特徴

歯形：並歯、圧力角：２０°のウォームホイールです。

商品仕様
発注コード
１６０−４７２３
用途
一般産業機械、医療機器、食品機械などに。
ウォームのねじれ方向および条数
Ｌ１（ｍｍ）
モジュール
２
歯幅
２０（ｍｍ）
穴径
径１２（ｍｍ）
ねじれ方向
Ｌ
歯数比
２５
全長
３５（ｍｍ）
歯数
２５
形状
１Ｂ
かみ合いピッチ円直径
径５０（ｍｍ）
ウォームのねじれ方向および条数
Ｌ１
キーみぞｂ２×ｔ２
−（ｍｍ）
のどの直径
径５４（ｍｍ）
ハブ長さ
１５（ｍｍ）
ハブ外径
径３８（ｍｍ）
歯先円直径
径５７（ｍｍ）
かみ合い中心距離
４０．５（ｍｍ）
歯形
並歯
圧力角
２０°
材質
ＣＡＣ７０２アルミニウム青銅鋳物
質量
０．４１ｋｇ
製造国
日本
単位
１個

メーカー情報
メーカー名
キョウイクハグルマ
メーカー品番
Ｇ２Ａ　２５Ｌ１−Ｍ−１２　　

カタログ掲載ページ

-／-
注意事項

※ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用下さい。
※ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用下さい。
※ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計して下さい。
※ウォームに働く軸方向スラストはかなり大きくなりますのでご注意下さい。
※軸方向スラストについては、総合カタログのＫＧギヤ・インフォメーションをご参照願います。
