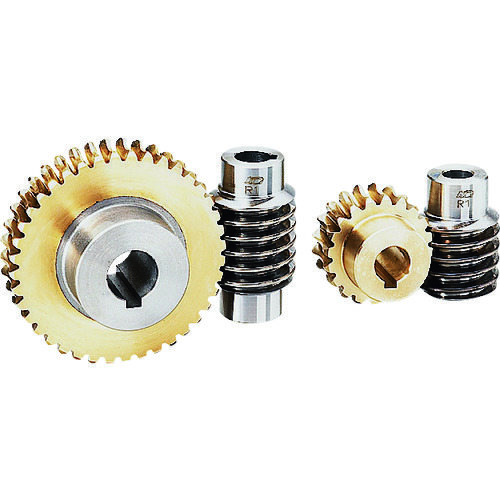

キョウイクハグルマ ウォームホイール　Ｇ２Ａ　Ｇ２Ａ２５Ｒ１Ｍ１２ 【3238-1689】

  • 直送品
  • 返品不可品

1/1

商品仕様

発注コード：１５８−１９１１　|　用途：一般産業機械、医療機器、食品機械などに。　|　ウォームのねじれ方向および条数：Ｒ１（ｍｍ）　|　モジュール：２…

詳細情報をすべて見る

ただいま、この商品は欠品などの理由によりご注文をお受けできません。

この商品は販売予定数を終了したため、ご注文をお受けできません。

お取り扱い終了しました

直送品
お届け予定日：
　お届けに日数がかかる商品です。
入数　
１個
数量



カートに入れる

お気に入りに追加

歯形：並歯、圧力角：２０°のウォームホイールです。

商品レビューを書く
アイコンについて
販売価格 ￥8,943(税込) ￥8,130(税抜)
￥8,943(税込) ￥8,130(税抜)
メーカー希望小売価格※税抜 (割引率) ￥8,130(0%)
ただいま、この商品は欠品などの理由によりご注文をお受けできません。

この商品は販売予定数を終了したため、
ご注文をお受けできません。

お取り扱い終了しました

直送品
お届け予定日：
　お届けに日数がかかる商品です。
入数：
１個
数量



カートに入れる

お気に入りに追加

商品説明

商品の特徴

歯形：並歯、圧力角：２０°のウォームホイールです。

商品仕様
発注コード
１５８−１９１１
用途
一般産業機械、医療機器、食品機械などに。
ウォームのねじれ方向および条数
Ｒ１（ｍｍ）
モジュール
２
歯幅　ｂ
２０（ｍｍ）
歯幅
２０（ｍｍ）
穴径
径１２（ｍｍ）
ねじれ方向
Ｒ
歯数比
２５
全長
３５（ｍｍ）
歯数
２５
形状
１Ｂ
かみ合いピッチ円直径
径５０（ｍｍ）
ウォームのねじれ方向および条数
Ｒ１
キーみぞｂ２×ｔ２
−（ｍｍ）
のどの直径
径５４（ｍｍ）
ハブ長さ
１５（ｍｍ）
ハブ外径
径３８（ｍｍ）
歯先円直径
径５７（ｍｍ）
かみ合い中心距離
４０．５（ｍｍ）
歯形
並歯
圧力角
２０°
材質
ＣＡＣ７０２アルミニウム青銅鋳物
質量
０．４１ｋｇ
製造国
日本
単位
１個

メーカー情報
メーカー名
キョウイクハグルマ
メーカー品番
Ｇ２Ａ　２５Ｒ１−Ｍ−１２　　

カタログ掲載ページ

-／-
注意事項

※ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。
※ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。
※ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
※ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのＫＧギヤ・インフォメーションをご参照願います。
※【返品に関するご注意】この商品は直送品のため、お客様のご都合による返品はお受けできません。
