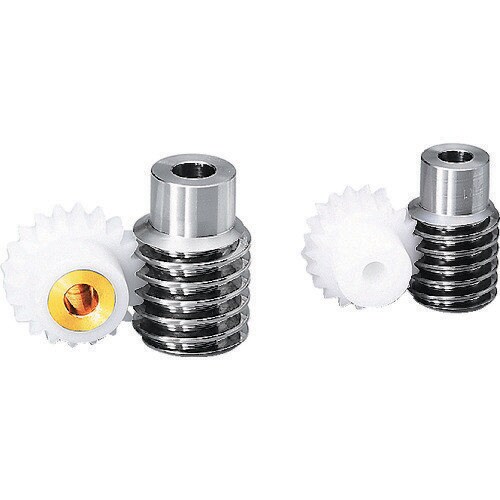

キョウイクハグルマ ウォームギヤ W1.5SU R1−M−B     3242-7134

  • 直送品
  • 返品不可品

1/1

商品仕様

発注コード:149−4777 | 用途:一般産業機械、医療機器、食品機械等に使用。 | ウォームのねじれ方向および条数:R1(mm) | モジュール:…

詳細情報をすべて見る

ただいま、この商品は欠品などの理由によりご注文をお受けできません。

この商品は販売予定数を終了したため、ご注文をお受けできません。

直送品
お届け予定日:
 お届けに日数がかかる商品です。
入数
1個
数量



カートに入れる

お気に入りに追加

ウォームは精密転造仕上げです。

商品レビューを書く
販売価格 ¥4,543(税込) ¥4,130(税抜)
¥4,543(税込) ¥4,130(税抜)
メーカー希望小売価格※税抜 (割引率) ¥4,130(0%)
ただいま、この商品は欠品などの理由によりご注文をお受けできません。

この商品は販売予定数を終了したため、
ご注文をお受けできません。

直送品
お届け予定日:
 お届けに日数がかかる商品です。
入数:
1個
数量



カートに入れる

お気に入りに追加

商品説明

商品の特徴

ウォームは精密転造仕上げです。

商品仕様

発注コード
149−4777
用途
一般産業機械、医療機器、食品機械等に使用。
ウォームのねじれ方向および条数
R1(mm)
モジュール
1.5
基準円直径
径25(mm)
歯幅
30(mm)
穴径
径10(mm)
ねじれ方向
R1
全長
43(mm)
条数
形状
ウォームのねじれ方向および条数
R1
歯先円直径
径28(mm)
取付ねじM
取付ねじls
ハブ外径
径20(mm)
ハブ長さ
13(mm)
キー溝b2×t2
その他仕様
進み角3°26′
歯形
並歯
圧力角
20°
材質
ステンレス(SUS304)
質量
120g
製造国
日本
単位
1個

メーカー情報

メーカー名
キョウイクハグルマ
メーカー品番
W1.5SU R1−M−B

カタログ掲載ページ

-/-

注意事項

※ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。
※ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。
※ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
※ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。
※【返品に関するご注意】この商品は直送品のため、お客様のご都合による返品はお受けできません。
