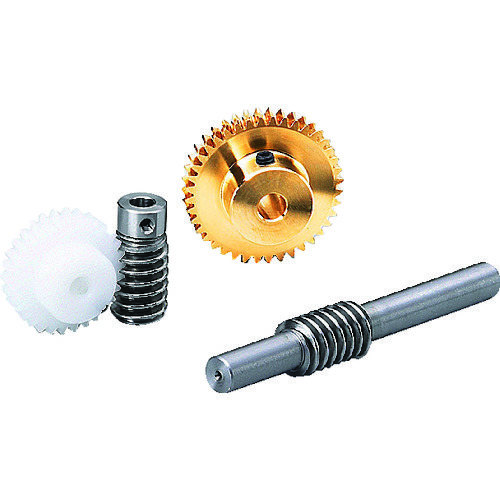

キョウイクハグルマ ウォームギヤ　Ｗ８０ＳＵ　Ｒ１−Ｍ−Ｌ 【3242-7424】

  • 直送品
  • 返品不可品

1/1

商品仕様

発注コード：１４９−４８１０　|　用途：一般産業機械、医療機器、食品機械等に使用。　|　ウォームのねじれ方向および条数：Ｒ１（ｍｍ）　|　モジュール：…

詳細情報をすべて見る

ただいま、この商品は欠品などの理由によりご注文をお受けできません。

この商品は販売予定数を終了したため、ご注文をお受けできません。

お取り扱い終了しました

直送品
お届け予定日：
　お届けに日数がかかる商品です。
入数　
１個
数量



カートに入れる

お気に入りに追加

ウォームは精密転造仕上げです。

商品レビューを書く
アイコンについて
販売価格 ￥2,563(税込) ￥2,330(税抜)
￥2,563(税込) ￥2,330(税抜)
メーカー希望小売価格※税抜 (割引率) ￥2,330(0%)
ただいま、この商品は欠品などの理由によりご注文をお受けできません。

この商品は販売予定数を終了したため、
ご注文をお受けできません。

お取り扱い終了しました

直送品
お届け予定日：
　お届けに日数がかかる商品です。
入数：
１個
数量



カートに入れる

お気に入りに追加

商品説明

商品の特徴

ウォームは精密転造仕上げです。

商品仕様
発注コード
１４９−４８１０
用途
一般産業機械、医療機器、食品機械等に使用。
ウォームのねじれ方向および条数
Ｒ１（ｍｍ）
モジュール
０．８
基準円直径
径１０．４（ｍｍ）
歯幅
２０（ｍｍ）
穴径
−（ｍｍ）
ねじれ方向
Ｒ１
全長
８０（ｍｍ）
条数
１
形状
Ｌ
ウォームのねじれ方向および条数
Ｒ１
歯先円直径
径１２（ｍｍ）
取付ねじＭ
−
取付ねじｌｓ
−
ハブ外径
径８（ｈ９）（ｍｍ）
ハブ長さ
４０（ｌｈＲ）、２０（ｌｈＬ）（ｍｍ）
キー溝ｂ２×ｔ２
−
進み角
４°２４′
歯形
並歯
圧力角
２０°
材質
ステンレス（ＳＵＳ３０４）
質量
４０ｇ
製造国
日本
単位
１個

メーカー情報
メーカー名
キョウイクハグルマ
メーカー品番
Ｗ８０ＳＵ　Ｒ１−Ｍ−Ｌ

カタログ掲載ページ

-／-
注意事項

※ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。
※ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。
※ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
※ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのＫＧギヤ・インフォメーションをご参照願います。
