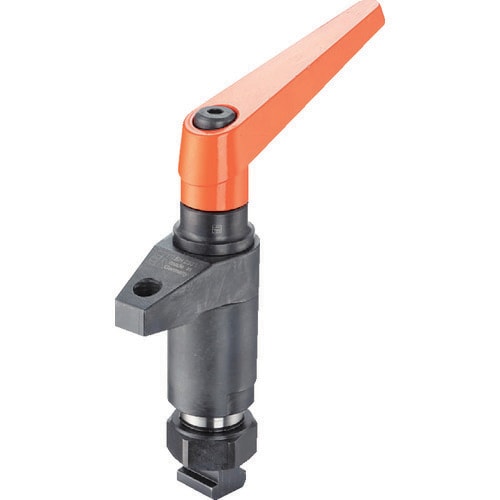

HALDER スイングクランプ サイズ40 23310.0051 3262-8456

  • 直送品
  • 返品不可品

1/1

商品仕様

発注コード:107−9481 | クランプ力:10000(N) | 旋回方向・角度:左右360° | クランプストローク:20(mm) | 取付ねじ:…

詳細情報をすべて見る

ただいま、この商品は欠品などの理由によりご注文をお受けできません。

この商品は販売予定数を終了したため、ご注文をお受けできません。

直送品
お届け予定日:
 お届けに日数がかかる商品です。
入数
1個
数量



カートに入れる

お気に入りに追加

ボルトやクランプレバーを使って素早く手締めでクランプすることができます。

商品レビューを書く
販売価格 ¥53,791(税込) ¥48,901(税抜)
¥53,791(税込) ¥48,901(税抜)
メーカー希望小売価格※税抜 (割引率) ¥48,902(0%)
ただいま、この商品は欠品などの理由によりご注文をお受けできません。

この商品は販売予定数を終了したため、
ご注文をお受けできません。

直送品
お届け予定日:
 お届けに日数がかかる商品です。
入数:
1個
数量



カートに入れる

お気に入りに追加

商品説明

商品の特徴

ボルトやクランプレバーを使って素早く手締めでクランプすることができます。

商品仕様

発注コード
107−9481
クランプ力
10000(N)
旋回方向・角度
左右360°
クランプストローク
20(mm)
取付ねじ
M12(mm)
d=40 mm
 h1 max.=70 mm
その他仕様
クランプ位置は位置決めリングEH23310.0350により無段階に調整でき、繰り返し同じ位置にクランプ・アームを持ってくることができます。
その他仕様
位置決めリングを使う場合は寸法h2が7mm大きくなります(ストロークsはマイナス7mm)。
2つの固定方法があります
T溝とTナット(DIN508)を使う。
その他仕様
ボルトを使って冶具の基板等に直接固定する。
その他仕様
クランプの底面全体がフラットな面に接するように取り付けてください。
その他仕様
クランプ高さは、h1を超えないよう制限されています。
その他仕様
参照先高さ調整シリンダーEH?23310.やスペーサー・プレートEH?1107.、EH1108.を使えば高い位置でのクランプに対応できます。
最大保持力
10kN
材質
焼入れ鋼、浸炭焼入れ、黒染、研磨
質量
876g
製造国
ドイツ
単位
1個

メーカー情報

メーカー名
HALDER
メーカー品番
23310.0051

カタログ掲載ページ

-/-
