新潟精機 ガスケット溝幅測定限界ゲージ 23.01mm 7816-4239

  • 直送品
  • 返品不可品
  • 法人限定
  • mini photo
  • mini photo
  • mini photo
  • mini photo
  • mini photo

商品仕様

仕様:GO/NOTの規格はJPI−7S−23に沿っています。 | フランジ溝幅の許容差:±0.20mm | フランジ溝深さの許容差:+0.41、0mm…

詳細情報をすべて見る

ただいま、この商品は欠品などの理由によりご注文をお受けできません。

この商品は販売予定数を終了したため、ご注文をお受けできません。

お取り扱い終了しました

直送品
お届け予定日:
 お届けに日数がかかる商品です。
入数
1個
数量



カートに入れる

お気に入りに追加

リングジョイントガスケットを取り付けるフランジ用の限界ゲージです。各種リング番号に対応しています。

商品レビューを書く
販売価格 ¥7,837(税込) ¥7,125(税抜)
¥7,837(税込) ¥7,125(税抜)
メーカー希望小売価格※税抜 (割引率) ¥7,500(5%)
ただいま、この商品は欠品などの理由によりご注文をお受けできません。

この商品は販売予定数を終了したため、
ご注文をお受けできません。

お取り扱い終了しました

直送品
お届け予定日:
 お届けに日数がかかる商品です。
入数:
1個
数量



カートに入れる

お気に入りに追加

商品説明

商品の特徴

リングジョイントガスケットを取り付けるフランジ用の限界ゲージです。各種リング番号に対応しています。

商品仕様

仕様
GO/NOTの規格はJPI−7S−23に沿っています。
フランジ溝幅の許容差
±0.20mm
フランジ溝深さの許容差
+0.41、0mm
フランジ溝底のすみの半径の許容差
1.5mm以下/+0.8mm、1.5mmを超え/±0.8mm
角度の許容差
±0.5°
仕様

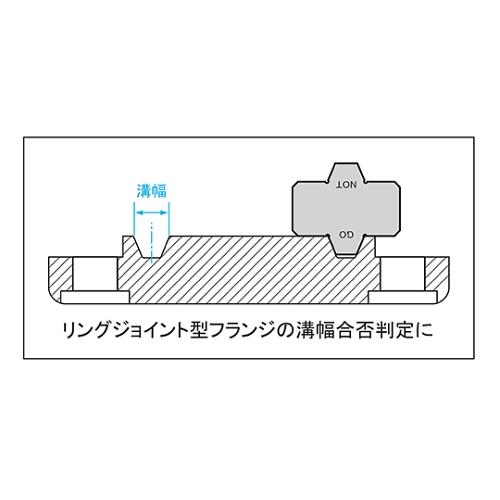

リングジョイントガスケットを取り付ける、フランジの溝幅の合否を判定する限界ゲージです。
本体質量
35g

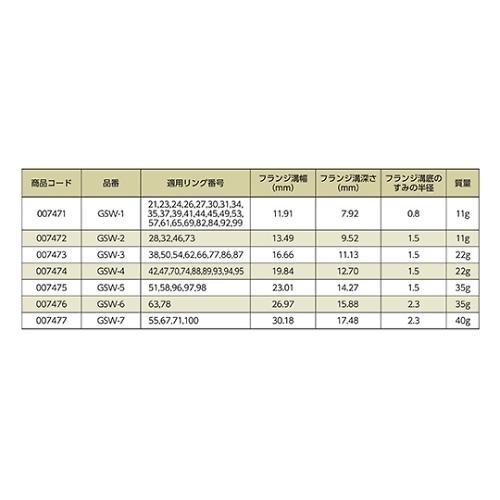

適用リング番号
51,58,96,97,98
フランジ溝幅(mm)
23.01
フランジ溝深さ(mm)
14.27
フランジ溝底のすみの半径
1.5
備考
コード番号:00007475
単位
1個

メーカー情報

メーカー名
新潟精機
メーカー品番

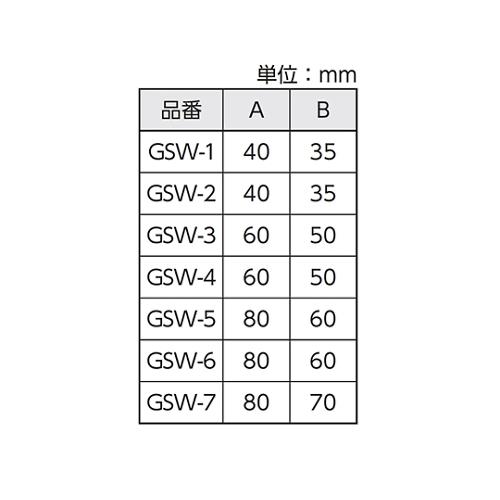

GSW−5

カタログ掲載ページ

-/-
