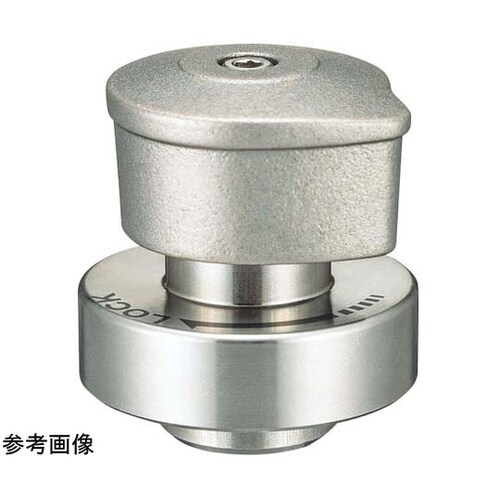

ナベヤ クイックターンクランプ ピンホールド 38.5mm ステンレス QT08PHS 【A0FA-5608】
  • 直送品
  • 返品不可
  • 法人限定

エルゴノミックデザインを採用。人間工学に基づいた形状設計。落下を防止できるように握りやすい丸みを帯びた逆テーパーのノブ形状です。

商品レビューを書く
¥7,535(税込) / ¥6,850(税抜)
¥7,535(税込) / ¥6,850(税抜)
メーカー希望小売価格※税抜 (割引率) ¥6,850(0%)

現在ご注文いただけません

この商品は販売予定数を終了したため、
ご注文をお受けできません

お取り扱い終了しました

直送品
お届け予定日:
 お届けに日数がかかる商品です。
 ※在庫がある場合 11月18日(水)まで

¥7,535 (税込)

入数:
1個
数量



商品説明

商品の特徴

エルゴノミックデザインを採用。人間工学に基づいた形状設計。落下を防止できるように握りやすい丸みを帯びた逆テーパーのノブ形状です。

商品仕様

その他仕様
材質
▼本体
SUS303
▼ノブ
SUS304相当
▼取付ボルト
SUS
外径
34
高さ
38.5
ピン径
8
適合プレート厚み
6ー14(3ー6)※
繰返し位置決め精度±
0.25mm
クランプ力
9N
保持力
150N
質量
138g

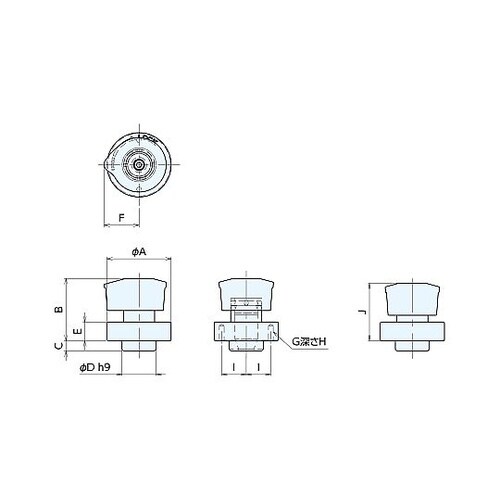

A
34
B
33
C
5.5
D
18
E
10
F
18.5
G
M3×0.5
H
5
I
13
取付方法
取り付け部の厚みによって加工内容が異なります。以下の寸法図に準じて加工してください。
その他仕様
取付プレート厚み6
A
18
B
−
C
6
D
13
E
3.4
F
6.5
G
2.5
その他仕様
取付プレート厚み6ー14
A
18
B
35
C
6
D
13
E
3.4
F
6.5
G
2.5
単位
1個

メーカー情報

メーカー名
ナベヤ
メーカー品番
QT08PHS
JANコード
4904115348995

カタログ掲載ページ

-/-
