商品仕様

板ばね：ダブル　|　タイプ：ＬＳ　|　Ａ（ｍｍ）：９０　|　Ｅ（ｍｍ）：６４　|　Ｐ（ｍｍ）：５１　|　Ｌ（ｍｍ）：９４　|　Ｓ（ｍｍ）：４７　|　Ｊ…

詳細情報をすべて見る

現在ご注文いただけません

この商品は販売予定数を終了したため、ご注文をお受けできません

お取り扱い終了しました

直送品
お届け予定日：
　お届けに日数がかかる商品です。
　※在庫がある場合　9月24日(木)まで

￥28,946 (税込)

入数　
１個
数量



カートに入れる

お気に入りに追加

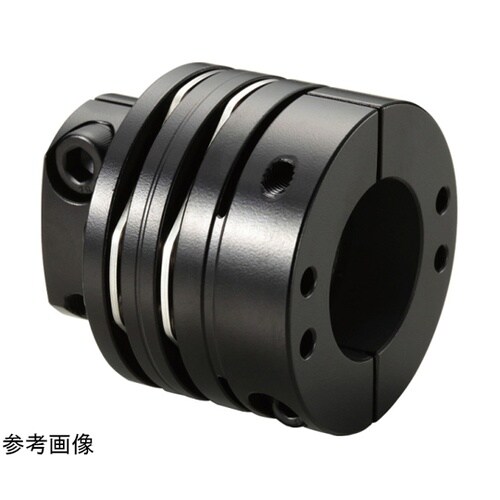

酒井製作所 カップリング　精密バネ軸継手　ＴＣＤ−Ｂ・ＴＣＳ−Ｂシリーズ　ＴＣＤ−９０Ｂ−３５−４８ 【A0K3-1630】
  • 直送品
  • 返品不可
  • 法人限定

独自仕様の積層板ばねとその取付けにツインボルトを採用することで従来品の１．５ー２倍のトルク伝動が可能。軸締結はダブルボルトクランプ式を採用。

商品レビューを書く
  • NEW
￥28,946(税込) / ￥26,315(税抜)
￥28,946(税込) / ￥26,315(税抜)
メーカー希望小売価格※税抜 (割引率) ￥27,700(5%)

現在ご注文いただけません

この商品は販売予定数を終了したため、
ご注文をお受けできません

お取り扱い終了しました

直送品
お届け予定日：
　お届けに日数がかかる商品です。
　※在庫がある場合　9月24日(木)まで

￥28,946 (税込)

入数：
１個
数量



カートに入れる

カートに入れる

お気に入りに追加

軸受・駆動機器・伝導部品の売れ筋ランキング

更新日:2026/08/26

軸受・駆動機器・伝導部品のランキングをもっと見る

もっと見る

商品説明

商品の特徴

独自仕様の積層板ばねとその取付けにツインボルトを採用することで従来品の１．５ー２倍のトルク伝動が可能。軸締結はダブルボルトクランプ式を採用。

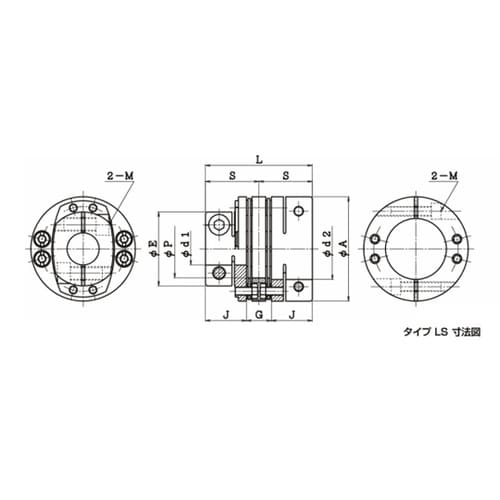

商品仕様
板ばね
ダブル
タイプ
ＬＳ
Ａ（ｍｍ）
９０
Ｅ（ｍｍ）
６４
Ｐ（ｍｍ）
５１
Ｌ（ｍｍ）
９４
Ｓ（ｍｍ）
４７
Ｊ（ｍｍ）
３６．５
Ｇ（ｍｍ）
２１
Ｍ
Ｍ１０・Ｍ８
ｄ１（ｍｍ）
３５
ｄ２（ｍｍ）
４８
許容トルク（Ｎ・ｍ）
２５０
許容偏心（ｍｍ）
０．３
許容偏角
１．０°
許容軸方向変位（ｍｍ）
±１．２７
最高回転速度（ｍｉｎ−１）
１００００
ねじり剛性全体（Ｎ・ｍ・ｒａｄ）
１．８９×１０＾５
ねじり剛性板ばねのみ（Ｎ・ｍ・ｒａｄ）
３．４０×１０＾５
軸方向ばね定数（Ｎ・ｍｍ）
５２
慣性モーメント（ｋｇ・ｍ２）
２．８６×１０＾−３
質量（ｋｇ）
２．４２
単位
１個

メーカー情報
メーカー名
酒井製作所
メーカー品番
ＴＣＤ−９０Ｂ−３５−４８

カタログ掲載ページ

-／-
